Kontrol Lampu LED dengan HP Android menggunakan Arduino

Salam,..

Kita mulai lagi mencoba membuat pengendali lampu led yang dikendalikan dengan HP Android. Peralatan yang kita butuhkan antara lain:

- Board Arduino

- Breadboard (biasa warna putih, tempat menempatkan komponen)

- lampu LED

- Modul Bluetooth

- Kabel Secukupnya untuk konektor

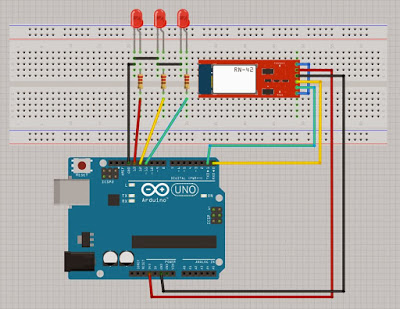

Pertama rangkai semua komponen seperti gambar.

Selanjutnya kita membuat program di arduino.

#define digital 10

#define analog 11

#define maksimum 255

#define on 3

#define off 2

void setup()

{

  Serial.begin(9600);

  Serial.flush();

  pinMode(11, OUTPUT);

  pinMode(12, OUTPUT);

  pinMode(13, OUTPUT);

}

void loop()

{

  int perint = 0;

  int nomor = 0;

  int nilai = 0;



  if (Serial.available() < 1) return;



  perint = Serial.parseInt();

  nomor = Serial.parseInt();

  nilai = Serial.parseInt();



  if (perint == digital)

  {

    if (nilai == off) nilai = LOW;

    else if (nilai == on) nilai = HIGH;

    else return;

    set_digitalwrite (nomor, nilai);

    return;

  }

   if (perint == analog)

  {

    analogWrite (nomor, nilai);

    return;

  }

}

void set_digitalwrite(int nomor, int nilai)

  {

    switch (nomor)

    {

    case 11:



      digitalWrite(11, nilai);

      break;



    case 12:



      digitalWrite(12, nilai);

      break;



    case 13:



      digitalWrite(13, nilai);

      break;



    }

  }

Instal Aplikasi ArduDroid pada Hp Android. Kalau belum punya silahkan download di playstore klik di sini.

Selanjutnya tinggal koneksikan HP dengan prangkat bluetooth HC-06.

(sumber:http://www.techbitar.com)

Selamat mencoba...
